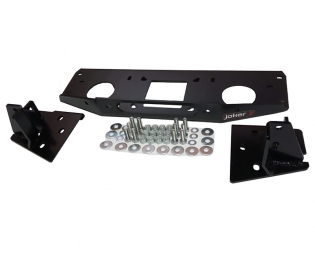

Площадка Joker для установки лебедки в штатный бампер Kia Sorento I рестайл 2006-2011

Площадка для установки электрической лебедки в штатный бампер Kia Sorento I рестайлинг 2006-2011.

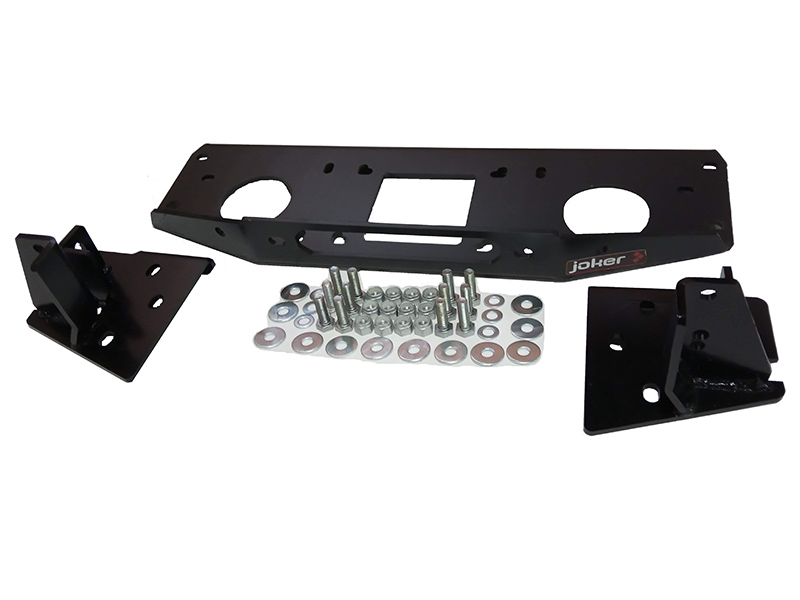

Изготовлена методом лазерной резки и холодной гибки под размер рамы автомобиля из стальной пластины толщиной 6 мм. Имеются отверстия под стандартный и укороченный размер крепления лебедки и клюза (роликов). Установочный крепеж в комплекте. При установке необходимо демонтировать штатную поперечину и подрезать по месту фартук бампера.

Инструкция по установке

1. Демонтируем пластиковую панель перед радиатором
2. Снимаем обе фары и еще одну пластиковую панель
3. Убираем крышки омывателей фар, и непосредственно уже сам бампер, отключив при этом ПТФ и парктроники

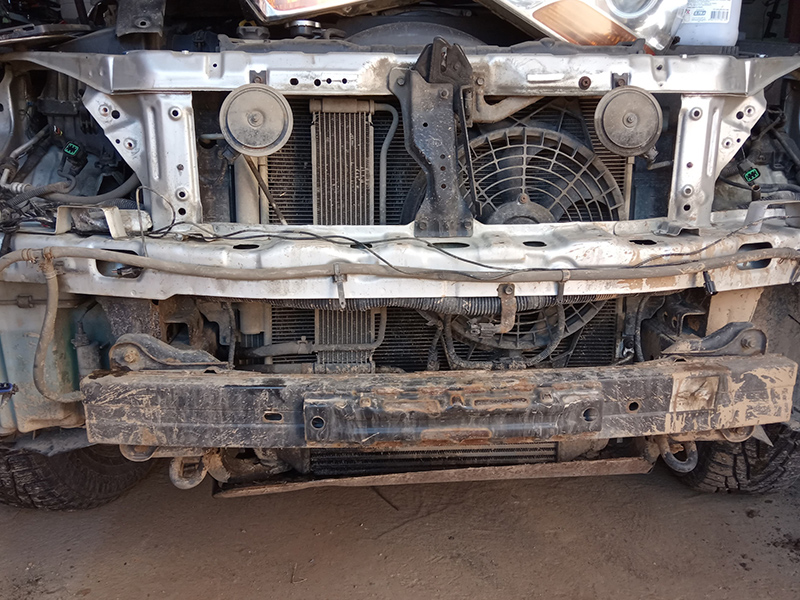

4. Демонтируем штатный усилитель бампера (7,5 кг) и начинаем монтаж площадки

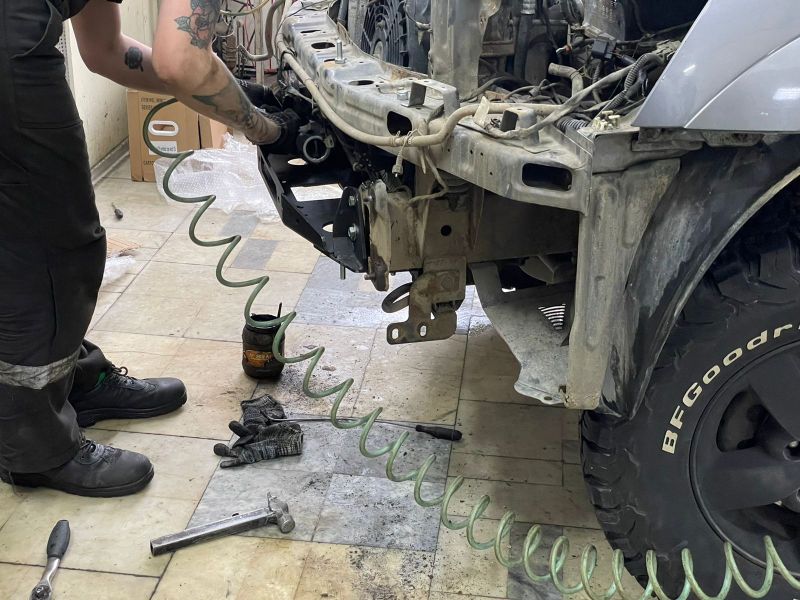

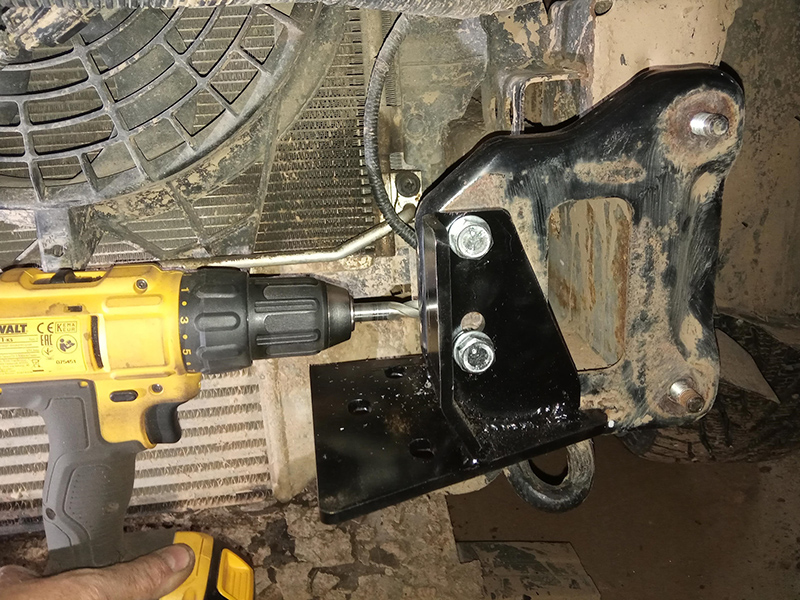

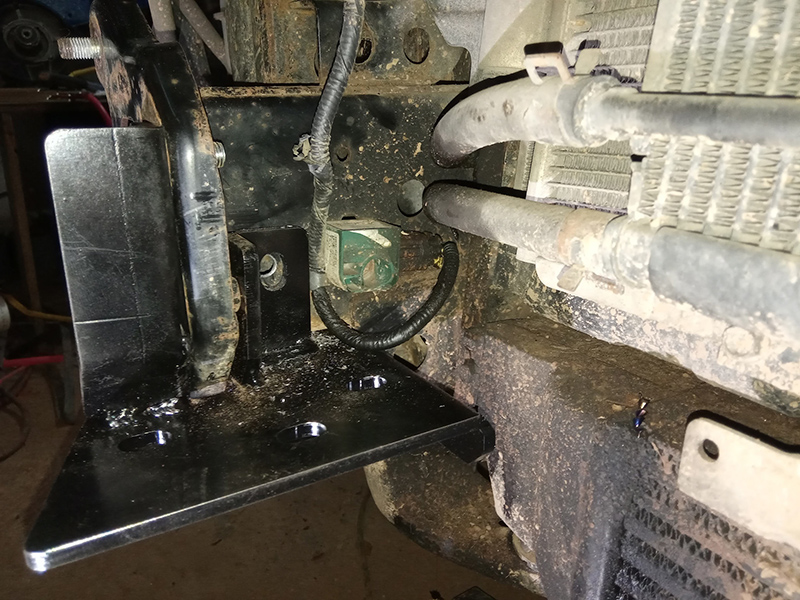

5. Сперва начинаем примерять сперва боковые опоры. Фиксируем на болты из комплекта на фронтальные фланцы рамы и используя отверстие в кронштейне как направляющую, просверливаем сверлом на 10 мм внутреннюю плоскость рамы

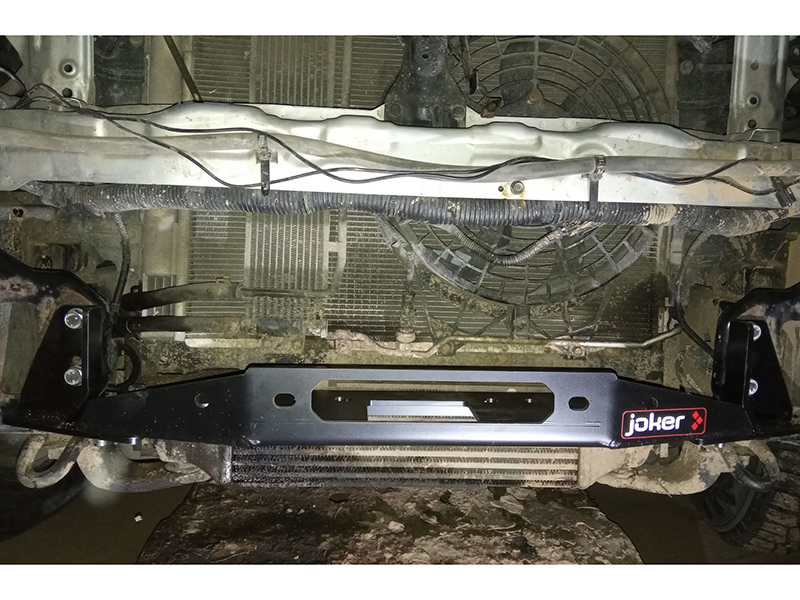

6. Устанавливаем центральную часть

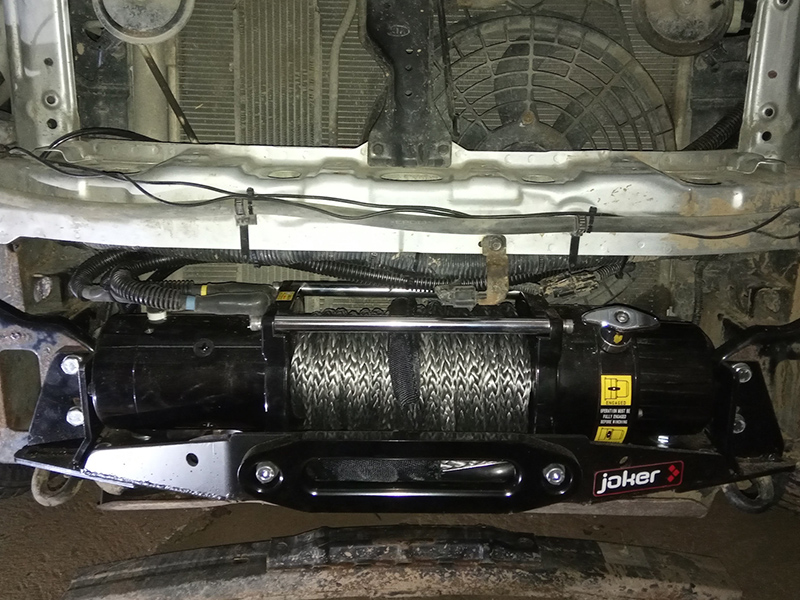

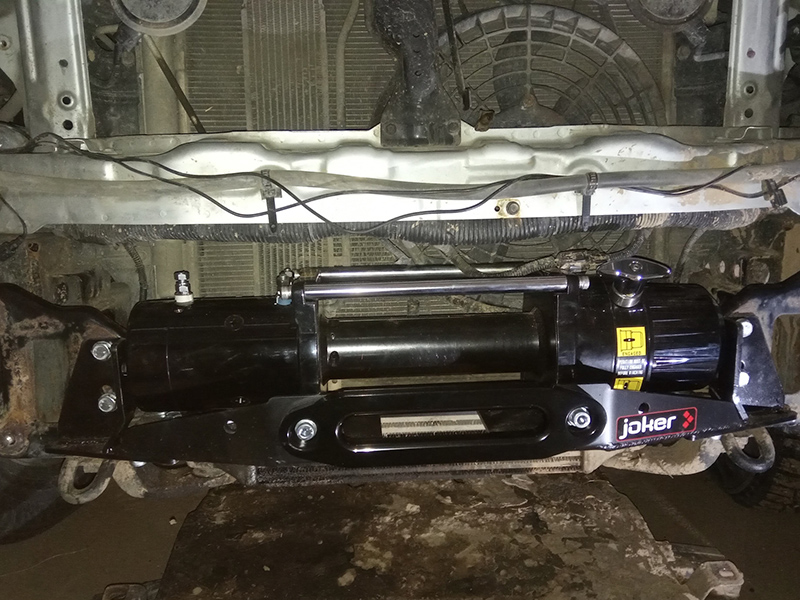

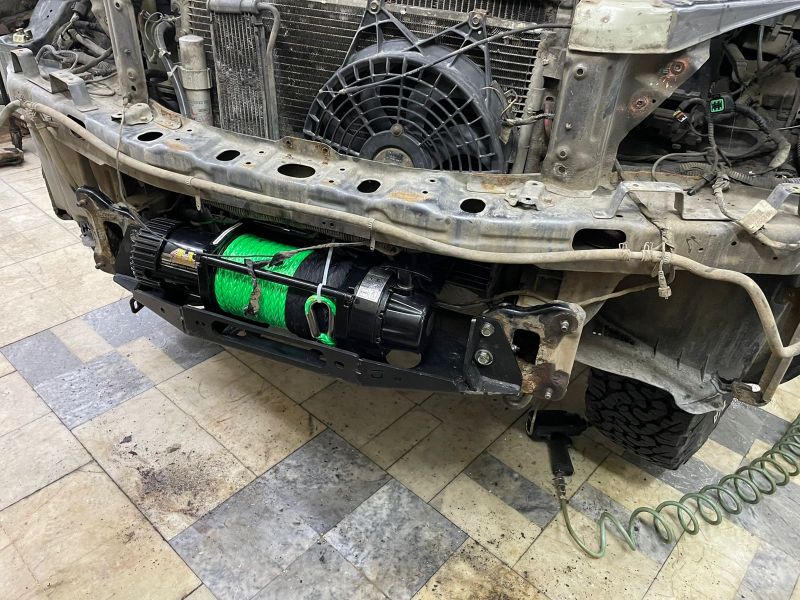

7. Устанавливаем лебедку (на фото лебедка ComeUp DV-9s с синтетическим тросом)

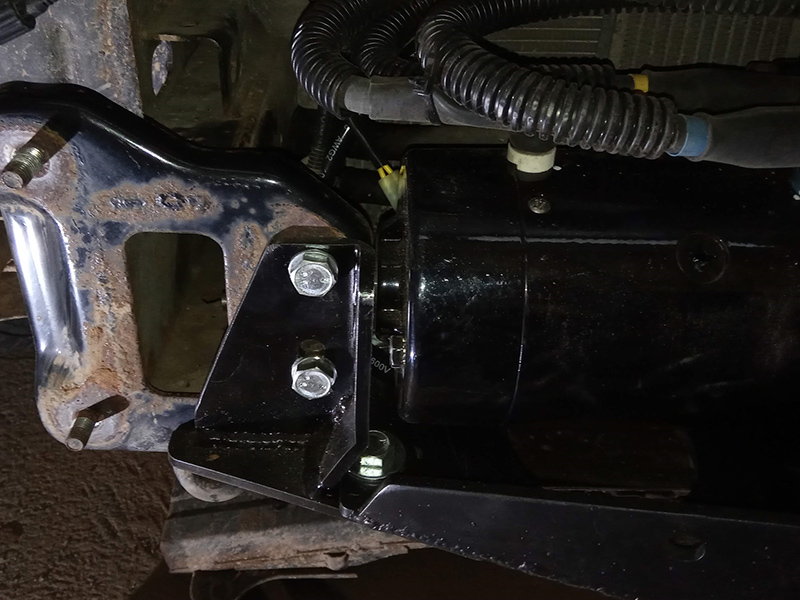

   Зазор между крышкой мотора и фланцем рамы — минимальный, а это значит, что в подобной ситуации надо тщательно подходить к выбору лебедки, обращая внимание не только на тяговое усилие и скорость смотки троса, но и на габаритные размеры. Особенно со стороны мотора — например, лебедку с мотором, на котором используется крышка с ребрами радиатора, либо удлиненные моторы увеличенной мощности уже не установить без отпиливания части рамы (фланцев)
8. Дорабатываем бампер — срезаем одну перегородку в решетке радиатора для доступа к рычагу включения свободной размотки, делаем отверстие под клюз в центральной части и немного подрезаем с внутренней стороны решетку радиатора

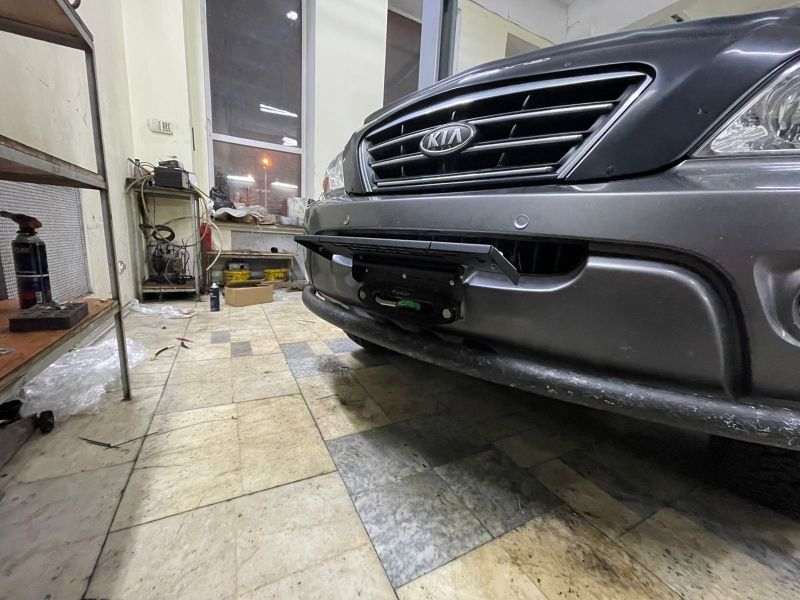

9. Устанавливаем на место бампер
10. Подключаем ПТФ, парктроники, вешаем крюк на трос

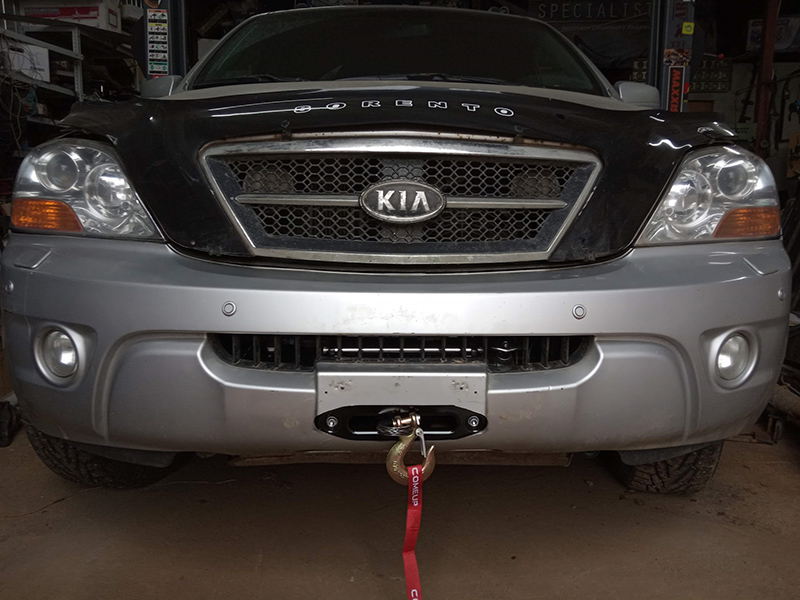

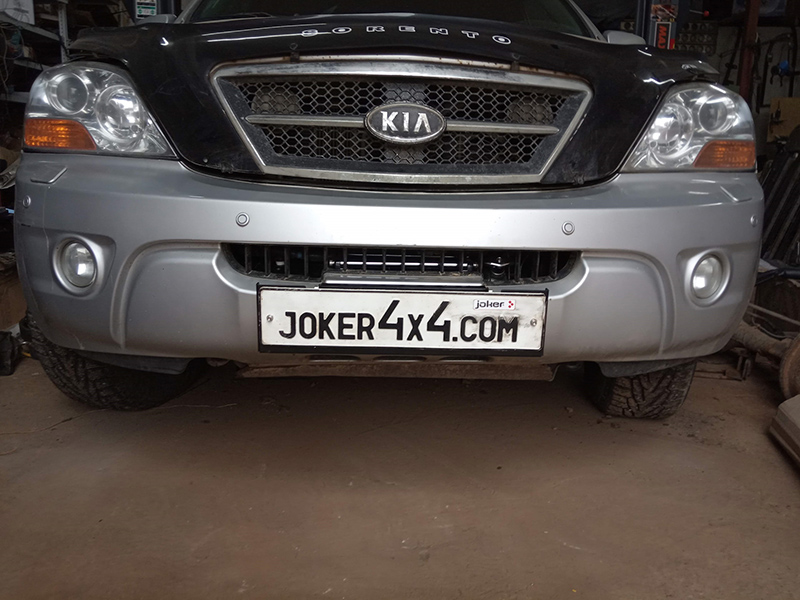

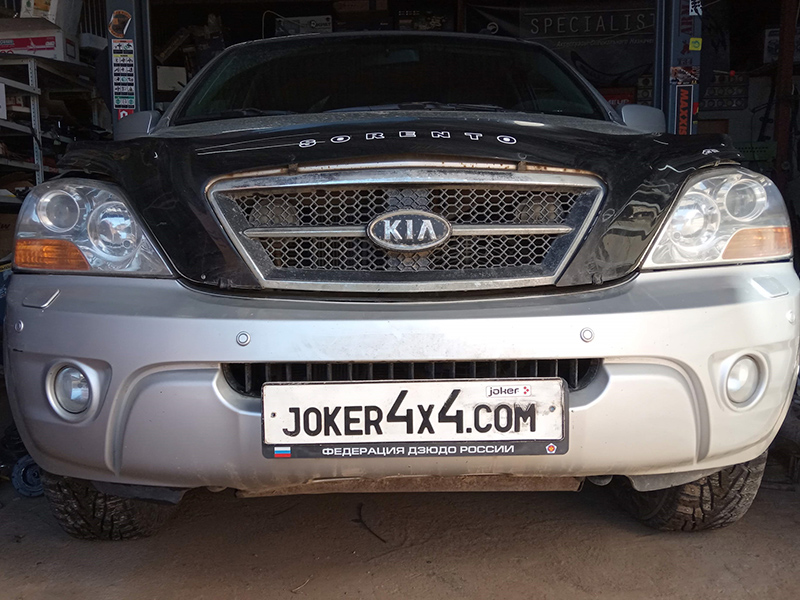

11. Возможна установка поднимающейся рамки для номерного знака, позволяет закрыть не только клюз и трос, но и крюк можно не снимать — его тоже не видно
    Обратите внимание! Если рамка для крепления номера при движении автомобиля самопроизвольно (либо дистанционно по желанию владельца) не может менять свое положение, то она не подпадает под Статью 12.2 КоАП РФ (как, например, нарушающие закон рамки-перевертыши и шторки, препятствующие идентификации ГРЗ)
