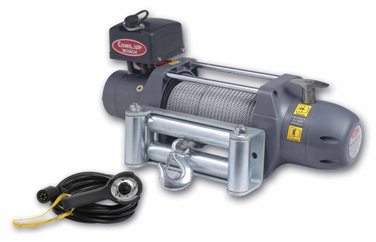

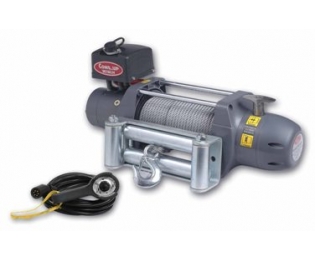

Для подбора запчасти для лебедки Comeup DS-9.5 (12B, 24B) найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| No | Описание узлов | № по каталогу | Кол-во |
| 1 | Мотор 12 В | 880347 | 1 |
| Мотор 24 В | 880348 | ||
| Щеточный узел | B3 | 1 | |
| 2 | Шпилька стяжная | 880349 | 2 |
| 3 | Стойка моторная | 880350 | 1 |
| 4 | Переходник вал-мотор | 880005 | 1 |
| 5 | Вкладыш барабана | 880006 | 2 |
| 6 | Барабан | 880109 | 1 |
| 7 | Стойка редуктора | 880110 | 1 |
| 8 | Кабель "минус" | 880009 | 1 |
| 9 | Трос | 880112 | 1 |
| 10 | Главный вал | 880011 | 1 |
| 11 | Кольцевая шестерня 3-й ступени | 880114 | 1 |
| 12 | Планетарные шестерни 3-й ступени | 880115 | 1 |
| 13 | Планетарные шестерни 2-й ступени | 880116 | 1 |
| 14 | Планетарные шестерни 1-й ступени | 880117 | 1 |
| 15 | Кольцевая шестерня 1, 2-й ступени | 880118 | 1 |
| 16 | Вал 1-й ступени | 880119 | 1 |
| 17 | Выключатель свободного хода | 880019 | 1 |
| 18 | Корпус редуктора | 880121 | 1 |
| 19 | Комплект тормоза | 880122 | 1 |
| 20 | Крышка тормоза | 880123 | 1 |
| 21 | Ролики | 880023 | 1 |
| 22 | Крепежные болты | 880024 | 1 |
| 23 | Пульт ДУ | 880126 | 1 |
| 24 | Ремень | 880026 | 1 |
| 25 | Блок управления 12 В | 881157 | 1 |
| Блок управления 24 В | 881158 | ||
| 25.янв | Разъем пульта ДУ 12 В | 881386 | 1 |
| Разъем пульта ДУ 24 В | 881374 | ||
| 25.фев | Крышка блока управления | 880131 | 1 |
| 25.мар | Соленоид 12 В | 881355 | 1 |
| Соленоид 24 В | 881356 | ||
| 25.апр | Монтажная плата блока управления | 880134 | 1 |
