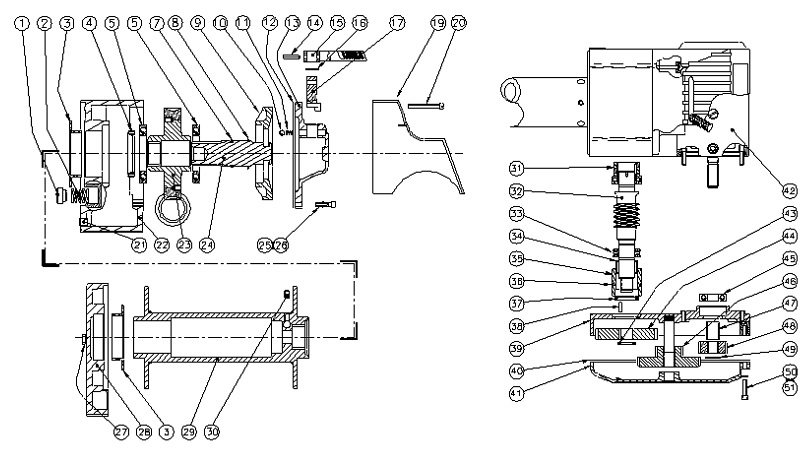

Для подбора запчасти для лебедки Superwinch Husky 12(12V, 24V) найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| Item | Part No | Description | Русское название | Артикул |
| 1 | 317 | Brake Shoe | ||
| 2 | 320 | Brake Spring | ||
| 3 | 7658 | Flanged Bearing | ||
| 4 | 4-22-5572103 | Oil Seal | ||
| 5 | 4-13-55090113 | Ball Bearing | ||
| 7 | 4-21-7813 | ‘O’ Ring | ||
| 8 | 4-24-4053183 | CirClip | ||
| 9 | 7654 | Bearing Carrier | ||
| 10 | 4-54-79324 | Steel Ball | ||
| 11 | 4-31-7629510223 | Spring | ||
| 12 | 7688 | Gasket | ||
| 13 | 7652 | Clutch Housing | ||
| 14 | 4-56-602603 | Roll Pin | Штифт рычага включения сцепления | W0987 |
| 15 | 7673 | Operating Lever | Рычаг выключения сцепления | W0985 |
| 16 | 4-21-6423 | ‘O’ Ring | Кольцо рычага сцепления | W0986 |
| 17 | 7676 | Clutch Shaft | Вал рычага сцепления | W0988 |
| 19 | 10166 | Motor Cover | ||
| 20 | 4-71-0605023 | Set Screw, M6 x 50mm | ||
| 21 | 4-29-224 | Pressure Plug | ||
| 22 | 85-25179 | Wormbox | ||
| 23 | 85-95019 | Worm Set | ||
| 24 | 7659 | Clutch Member | ||
| 25 | 4-36-0602522 | Cap Hd Screw M6 x 25 | ||
| 26 | 4-51-0623 | Spring Washer, M6 | ||
| 27 | 4-32-0801622 | Set Screw, M8 X 16 | ||
| 28 | 85-25180 | Support Housing | ||
| 29 | 85-90005 | Rope Drum Assembly | ||
| 30 | 4-40-081203 | Skt set screw, M8 x 12 | ||
| 31 | 7721 | Roller / Thrust brg | ||
| 32 | 85-95019 | Worm Set | ||
| 33 | 4-03-2542303 | Thrust Washer | ||
| 4-07-2542203 | Thrust brg | |||
| 34 | 4-12-25322013 | Needle Brg | ||
| 35 | 7667 | Location Plug | ||
| 36 | 4-21-6543 | ‘O’ Ring | ||
| 37 | 4-22-2535073 | Oil Seal | ||
| 38 | 7764 | Key | ||
| 39 | 8738 | Gear hsg / Cover assy | ||
| 40 | 7689 | Gasket | ||
| 42 | 7682 | Electric Motor, 12v | Мотор 12В | W0836 |
| 7694 | Electric Motor, 24v | Мотор 24В | W0837 | |
| аналог | Мотор Master Winch 9500 12V | Нужно сделать пропил под стопорное кольцо, чтобы не выпадала шестерня из вала. | MW.9500.12 | |
| аналог | Мотор Master Winch 9500 24V | Нужно сделать пропил под стопорное кольцо, чтобы не выпадала шестерня из вала. | MW.9500.24 | |
| 43 | 4-24-1927103 | CirClip | ||
| 44 | 7666 | Wormshaft Gear | ||
| 45 | 4-13-017040123 | Ball Bearing | ||
| 46 | 85-54081 | Intermediate Cluster | ||
| 47 | 7686 | Spacer | ||
| 48 | 85-54079 | Motor Gear | ||
| 49 | 4-24-1622113 | CirClip | ||
| 50 | 4-36-0602522 | Cap Hd Screw, M6 x 25 | ||
| 51 | 4-51-0623 | Spring Washer, M6 | ||
| 8903 | Control Box, 12v | |||
| 90-22628-05 | Solenoid, 12v, Pair | |||
| 8904 | Control Box, 24v | |||
| 90-22628-04 | Solenoid, 24v, Pair | |||
| 7709 | Control Box Cover |
