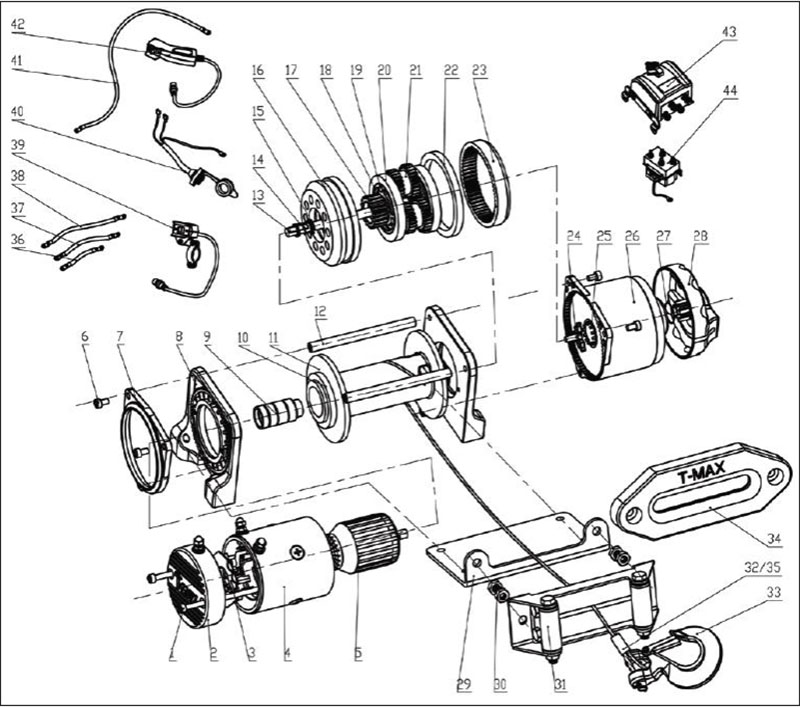

Для подбора запчасти для лебедки T-MAX ATW-4500 OFF-ROAD Improved/ATW-4500 Performance найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| Item | Part No. | Description | Русское название | Русский артикул | Qty |
| 1 | GB/T70 M6x120 | Bolt M6 X 120 | Болт крепления мотора | W0719 | 2 |
| 2 | 7241100.1.3-2 | Motor End Cover | Крышка мотора | W0720 | 1 |
| 3 | 7241100.1.1.3.1 | Carbon Assy | Щеточный узел | W0721 | 1 |
| 4 | 7241100.1.1 | Stator | Мотор в сборе | W0669 | 1 |
| 5 | 7241100.1.2 | Rotor | Мотор в сборе | W0669 | 1 |
| 6 | GB/T-85 M6x18 | Bolt M6X18 | Болт крепления крышки | W0722 | 4 |
| 7 | 7241100.1-1 | Motor Frame Cover | Внутренняя крышка мотора | W0723 | 1 |
| 8 | 7241100.3-1 | Drum Base | Боковина со стороны редуктора | W0754 | 2 |
| 9 | 7241100.8 | Torque Limiter | Ограничитель нагрузки | W0725 | 1 |
| 10 | GB/T276-1994 | Bearing | Подшипник барабана | W0783 | 2 |
| 11 | 7241100.2 | Drum | Барабан | W0726 | 1 |
| 12 | 7241100.0-1 | Tie Rod | Труба стягивающая | W0727 | 2 |
| 13 | 7241100.3-9 | Sun Gear | Шестерня центральная | W0728 | 1 |
| 14 | 7241100.0-3 | Spring | Пружина редуктора | W0698 | 1 |
| 15 | 7241100.8-7 | Washer | Прокладка вала двигателя | W0740 | 1 |
| 16 | 7241100.3-3 | Inner Gear- Output | Внутренняя шестерня | W0729 | 1 |
| 17 | 7241100.5 | Braking System | Тормоз | W0503 | 1 |
| 18 | 7241100.3.1-4 | Gear Spindle | 3 | ||
| 19 | 7241100.3.1-1 | Gear Carrier | 2 | ||
| 20 | GB/T276-1994 61812 | Bearing | 2 | ||
| 21 | 7241100.3.1-3 | Planetary Gear | Планетарная передача | W0730 | 3 |
| 22 | 7241100.3-4 | Anti-friction Gasket | Антифрикционная прокладка | W0731 | 1 |
| 23 | 7241100.3-5 | Inner Gear | Внутрення шестерня | W0732 | 1 |
| 24 | 7241100.3-8 | Clutch Yoke | Звездочка включения сцепления | W0737 | 1 |
| 25 | 7241100.3-7 | Inner Lock washer | Стопорное кольцо | W0700 | 1 |
| 26 | 7241100.3-2 | Gear Box Tube | Корпус редуктора | W0703 | 1 |
| 27 | GB/T 3452.1 23.6x1.80 | O Ring | Кольцо | W0336 | 1 |
| 28 | 7241100.3-6 | Clutch Cover | Ручка включения сцепления | W0667 | 1 |
| 29 | 7241100.0-2 | Mounting Plate | Установочная площадка | W0441 | 1 |
| 30 | GB/T5782-2000 M8x20 | Bolt M8 X20 | 2 | ||
| 31 | 7241100.4 | Roller Fairlead | Роликовые направляющие | W0612 | 1 |
| 32 | 7241100.7 | Wire Rope | Трос стальной | W0733 | 1 |
| 33 | RU104206 | Clevis Hook | Крюк | W0734 | 1 |
| 34 | 7309200.7-2 | Aluminum Fairlead | Алюминиевый клюз | W0324 | 1 |
| 35 | 9163151 | Synthetic Rope | Трос синтетический | W0322 | 1 |
| 36 | 7241100.6-1 | Short Black Cable (10mm2 x 5cm) (wrapped by Black Thermoplastics Pipes) | Набор силовых кабелей | W0508 | 1 |
| 37 | 7241100.6-2 | Short Black Cable (10mm2 x 10cm) (wrapped by Red Thermoplastics Pipes) | Набор силовых кабелей | W0508 | 1 |
| 38 | 7241100.6-3 | Short Black Cable (10mm2 x 12cm) (wrapped by Yellow Thermoplastics Pipes) | Набор силовых кабелей | W0508 | 1 |
| 39 | 7241100.6.2 (W) | Control for ATV Use (match to Wire Rope) | Пульт управления на руле | W0413 | 1 |
| 7241100.6.2 (S) | Control for ATV Use (match to Synthetic Rope) | Пульт управления на руле | W0413 | 1 | |
| 40 | 7241100.6.4 | Socket Assy | Блок управления в сборе | W0661 | 1 |
| 41 | 7241100.6-4 | Long Cable (10mm2 x 180cm) | Блок управления в сборе | W0661 | 1 |
| 42 | 7241100.6.3 (W) | Remote Handle Control for UTV & Utility Use (match to Wire Rope) | Пульт управления ATW PRO | W0412 | 1 |
| 7241100.6.3 (S) | Remote Handle Control for UTV & Utility Use (match to Synthetic Rope) | Пульт управления ATW PRO | W0412 | 1 | |
| 43 | 7241100.6.4 (W) | Control Box Assy(match to Wire Rope) | Блок управления | W0661 | 1 |
| 44 | 7241100.6.1 | ISM | Соленоид | W0661 | 1 |
