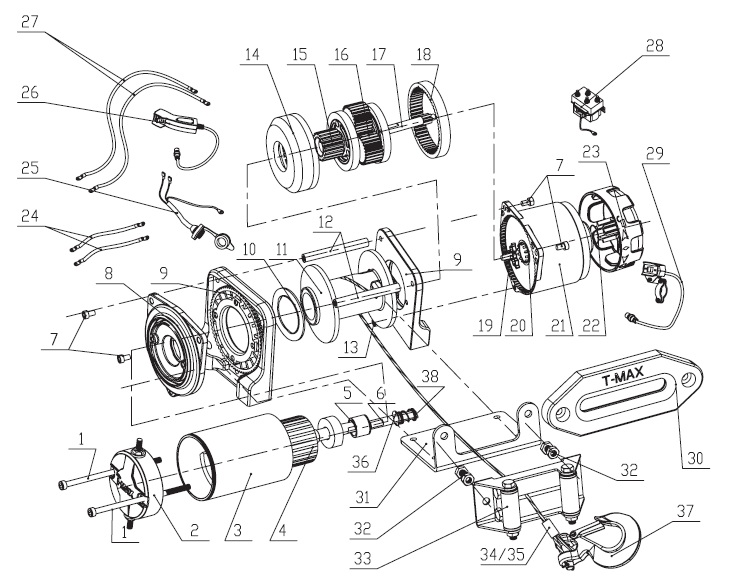

Для подбора запчасти для лебедки T-MAX ATW-PRO 2500(со стальным тросом/с синтетическим тросом) найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| Item | Part No. | Description | Русское название | Русский артикул | Qty | |
| 1 | GB/T70.1 M5X130 | Bolt M5 X 130 | Болт M5 x 130 (идет в наборе) | ELW1005 | 2 | |
| 2 | 7207100.1.1.3 | Motor End Cover | Крышка щеточного узла | W0697 | 1 | |
| 3 | 7207100.1.1.1 | Stator | Статор (мотор только в сборе!) | W0666 | 1 | |
| 4 | 7207100.1.1.2 | Rotor | Ротор (мотор только в сборе!) | W0666 | 1 | |
| 5 | 7305100.0-5 | Coupling | Переходная муфта | W0843 | 1 | |
| 6 | 7241100.0-5 | Shaft | Вал промежуточный | W0784 | 1 | |
| 7 | GB/T70.1-00 M6X20 | Bolt M6X20 | Болт крепления стяжек боковин M6x20 | ELW1004 | 4 | |
| 8 | 7205100.1.1-1 | 2500 Motor Front Cover | Стенка мотора передняя | W0707 | 1 | |
| 9 | 7205100.3.3 | Drum Base | Боковина универсальная | W0753 | 2 | |
| 10 | 7207100.3-1 | Drum Bearing | Подшипник барабана | W0708 | 2 | |
| 11 | 7205100.2 | 2500 Drum | Барабан | W0696 | 1 | |
| 12 | 7205100.0-1 | 2500 Tie Rod | Трубка стягивающая | W1517 | 2 | |
| 13 | GB/T70.1-00 M6X12 | Bolt M6X12 | Болт M6X12 (идет в наборе) | ELW1005 | 2 | |
| 14 | 7205100.3-2 | Inner Gear- Output | Внутренняя шестерня 2500 | W0735 | 1 | |
| 15 | 7241100.5 | Braking Assy | Тормоз | W0503 | 1 | |
| 16 | 7205100.3.1 | 2500 Planetar Gear | Планетарная передача | W0742 | 1 | |
| 17 | 7205100.3-3 | 2500 Sun Gear | Центральная шестерня | W0736 | 1 | |
| 18 | 7205100.3.2-2 | 2500 Inner Gear | Кольцевая шестерня | 1 | ||
| 19 | 7241100.3.2-7 | Clutch Yoke | Звездочка включения сцепления | W0737 | 1 | |
| 20 | 7241100.3.2-6 | Inner Lock washer | Стопорное кольцо | W0704 | 1 | |
| 21 | 7205100.3.2-1 | Gear Box Tube | Корпус редуктора | W0705 | 1 | |
| 22 | GB/T3452.1 23.6x1.80 | O Ring | Кольцо фиксирующие | W0336 | 1 | |
| 23 | 7205100.3.2-1 | Clutch Cover | Рукоятка включения свободной размотки | W0958 | 1 | |
| 24 | 7207100.6.2 | Long Cable (10mm2 x 0,6m) | Набор силовых кабелей для ATVPRO | W0508 | 2 | |
| 25 | 7207100.6.1 | Socket Assy | Разъем пульта управления | W0847 | 1 | |
| 26 | 7241100.6.3 | UTV Remote Control | Пульт управления ATW PRO | W0412 | 1 | |
| 27 | 7207100.6.2 | Long Cable (10mm2 x 1,8m) | Набор силовых кабелей для ATVPRO | W0508 | 2 | |
| 28 | 7207100.6.4 | ISM | Соленоид | W0274 | 1 | |
| 29 | 7241100.6.2 | ATV Remote Control | Пульт управления на руле | W0413 | 1 | |
| 30 | 7205110.4 | Aluminum Fairlead | Алюминиевые направляющие | W0610 | 1 | |
| 31 | 7207100.0-2 | Mounting Plant | Площадка штатная | W0738 | 1 | |
| 32 | GB/T5782-2000 M8x20 | Bolt M8 X20 | Болт M8x20 (идет в комплекте) | ELW1005 | 2 | |
| 33 | 7205100.4 | Roller Fairlead | Роликовые направляющие | W0609 | 1 | |
| 34 | 9155151 | Synthetic Rope | Трос синтетический | W0487 | 1 | |
| 35 | 7205100.5 | 2500 Wire Rope | Трос стальной | W0310 | 1 | |
| 36 | 7241100.0-4 | Washer | Шайба вала | W0698 | 1 | |
| 37 | RU104206 | Clevis Hook | Крюк | W0734 | 1 | |
| 38 | 7241100.0-3 | Spring | Пружина вала | W0339 | 1 |
