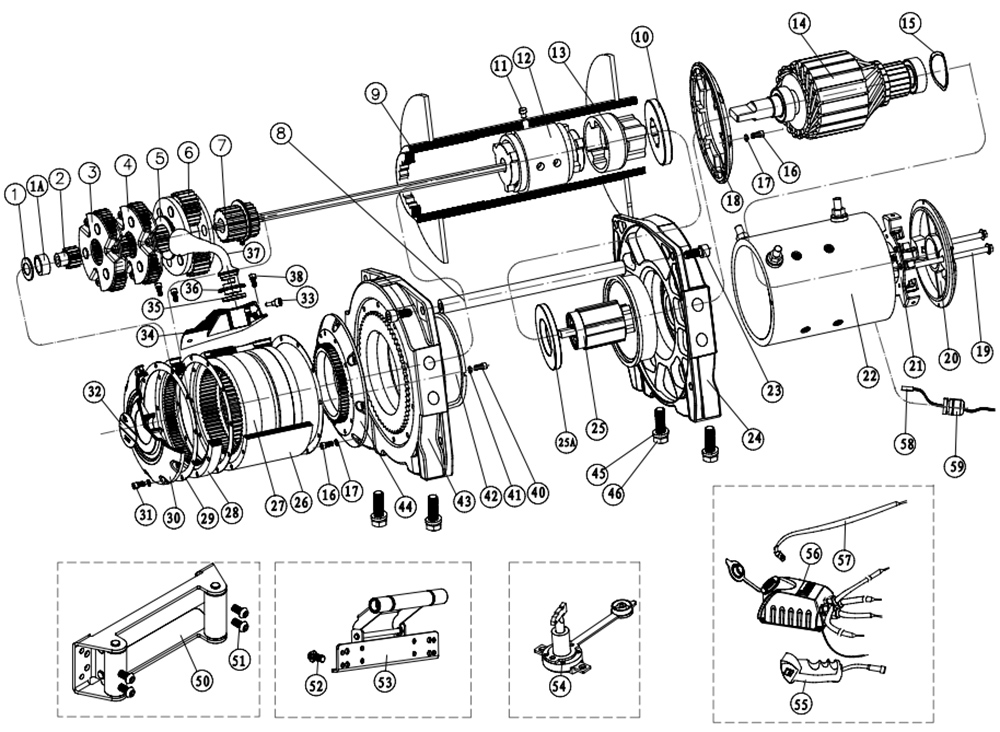

Для подбора запчасти для лебедки T-MAX CEW 9000 Commercial (12В, 24В) найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| Item No. | Part No. | Descreption | Русское название | Артикул |
| 1 | 7329200.3-20 | Small Cushion |
Шайба между крышкой редуктора и малой шестерней 9500-12500
|
W0620 |
| 1А | 7329200.3-12 | Bearing | - | - |
| 2 | 7329200.3-13 | Sun Gear-Input | - | - |
| 3 | 7329200.3.1 | Gear Carrier Ass'y-input | Входящая ступень планетарного редуктора 11000-12500 | W0433 |
| 4 | 7329200.3.2 | Gear Carrier Ass'y-intermediate | - | - |
| 5 | 7329200.3-9A | Cushion | - | - |
| 6 | 7329200.3.3 | Gear Carrier Ass'y-Output | Третья ступень планетарного редуктора (№6) 9500 | W0254 |
| 7 | 7329200.3.3-1 | Outer Spline | - | - |
| 8 | 8541200.0-2 | Tie Bar | - | - |
| 9 | 8525200.2 | Durm Ass'y | - | - |
| 10 | 8525200.10-2 | Big Bearing Ⅱ | Подшипник системы ограничения нагрузки CEW-9000 | W0376 |
| 11 | GB79 M10*16 | Braking Bolt M10x16 | - | - |
| 12 | 8525200.7 | Brake Ass'y | Тормоз в сборе CEW-9000;12000;15000 | W0379 |
| 13 | 8525200.7-10 | coupling joint | Муфта тормоза CEW-9000 | W0671 |
| 14 | 8525200.1.2 | Rotor(12V) | - | - |
| 15 | GB/T 955 18 | undee Spring washer 18 | - | - |
| 16 | GB/T70.1 M6*16 | Bolt M6X16 | - | - |
| 17 | GB/T 93 6 | Spring washer φ6 | - | - |
| 18 | 8525600.1-1A | motor connection base | - | - |
| 19 | GB 5788 M6*154 | Long bolt M6*154 | - | - |
| 20 | 7337600.1-2 | Motor Cover | - | - |
| 21 | 7337600.1.3 | Cbrbon Ass'y | - | - |
| 22 | 8525600.1 | Stator (12V) | - | - |
| 23 | GB/T 70.1 M8*25 | Tie Bar Connecting Bolt M8X25 | - | - |
| 24 | 8525600.1-1 | Big motor base | - | - |
| 25 | 8525600.1 | Torque limiter Ass'y | Ограничитель нагрузки CEW-9000 | W0377 |
| 25А | 8525200.10-1 | Big Bearing Ⅰ | Подшипник системы ограничения нагрузки CEW-9000 | W0378 |
| 26 | 8525600.3-2 | Gear box tube | - | - |
| 27 | 8525600.3-3 | Clutch gear | - | - |
| 28 | 8525600.3-10 | Inner gear | - | - |
| 29 | 7329200.3-14 | Gakdet | - | - |
| 30 | 7337101.3-11 | Gear box end cover | - | - |
| 31 | GB/T 70.1 M4*25 | Bolt M4X25 | - | - |
| 32 | - | model scutcheon | - | - |
| 33 | 7353200.0-13 | Clutch Screw | - | - |
| 34 | 7337101.3-4A | Clutch Support | - | - |
| 35 | GB3452.1 20*2.6 | Clutch Washer | - | - |
| 36 | 7337101.3-6 | Washer Cover | - | - |
| 37 | 7337101.3-7 | Clutch Handle | - | - |
| 38 | GB/T 70.1 M5*12 | Bolt M5*12 | - | - |
| 40 | GB/T 70.1 M4*16 | Bolt M4X16 | - | - |
| 41 | GB/T 93 4 | Spring washer φ4 | - | - |
| 42 | 7353200.6-2 | Fixed Bearing | - | - |
| 43 | 8330300.0-8 | Big Gear Box Base | - | - |
| 44 | 8525600.3-1 | gear box connection base | - | - |
| 45 | GB/T1228 M12*40 | Bolt M12x40 | - | - |
| 46 | GB/T 93 12 | Lockwasher φ12 | - | - |
| 50 | 8330300.5 | 4-way Roller Fairlead | Ролики для лебедок серии Commercial | W0308 |
| 51 | GB/T70.2 12*25 | Link Screw M12X25 | - | - |
| 52 | GB/T 93 12 | Lockwasher φ12 | - | - |
| 53 | 8330300.4 | WIRE ROPE ARRANGEMENT | Тросоукладчик серии Commercial | W0261 |
| 54 | 7329100.6.5 | Master switch set | - | - |
| 55 | 7329103.1.2 | Hand Remote Control | - | - |
| 56 | 7329103A.1 | Control Box(12V) | - | - |
| 57 | 7353200.6.1-17 | 1.83 m Black Battery Cable | - | - |
| 58 | 8553200.1.1-10 | thermal protector | - | - |
| 59 | 8553200.1.1-11 | PG16 cable glands | - | - |
