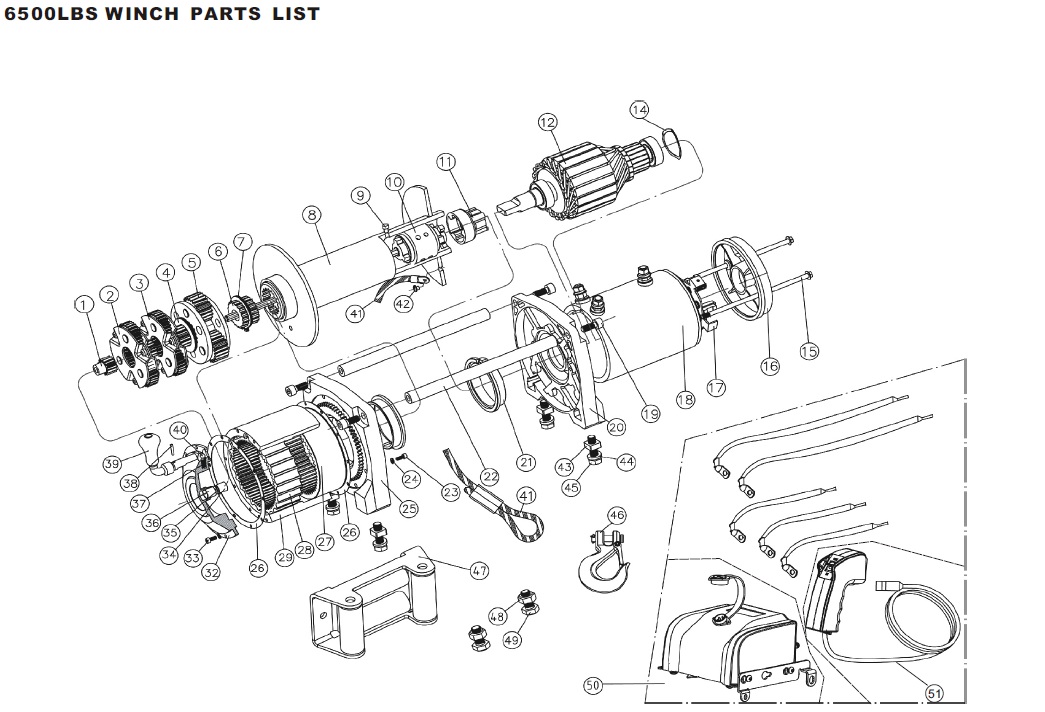

Для подбора запчасти для лебедки T-MAX EW-6500 OFF-ROAD Improved найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| Item No. | Part No. | Descreption | Русское название | Артикул |
| 1 | 7321201.3-13 | Sun Gear-Input | Внешняя шестерня редуктора | W0403 |
| 2 | 7321201.3.1 | Gear Carrier Ass'y-lnput | Втораяя ступень редуктора | W0404 |
| 3 | 7321201.3.2A | Gear Carrier Ass'y-lntermediate | Третья ступень редуктора | W0405 |
| 4 | 7329200.3-9A | Cushion 1.2mm Thickness | Шайба редуктора | W0406 |
| 5 | 7321201.3.3 | Gear Carrier Ass'y-Output | ||
| 6 | 7329200.3.3-1 | Outer Spline | Большая шестерня | W0255 |
| 7 | GB894-86 32 | Retaining Ring | ||
| 8 | 7329200.2 | Drum Ass'y | Барабан | W0387 |
| 9 | GB79-85 M8X12 | Bolt for Brake M8 X 12 | ||
| 10 | 7309200.4 | Brake Ass'y | ||
| 11 | 7329200.4-1 | Coupling Joint | ||
| 12 | 7329200.1.2A | Rotor | Мотор в сборе | W0096 |
| 14 | GB955-87 18 | Washer Ø18 | ||
| 15 | 73092001-5 | Long Bolt M6 X 156 | ||
| 16 | 7309200.1-4 | T-MAX Motor End Cover | Крышка мотора | W0443 |
| 17 | 7329200.1.3 | Carbon Ass'y | Щеточный узел | W0296 |
| 18 | 7309200.1.1 | Stator | Мотор в сборе | W0096 |
| 19 | GB70-85 M8X25 | Link Screw M8 X 26 | ||
| 20 | 7329200.1-1 | Motor Base | Боковина мотора | W0075 |
| 21 | 7329200.0-3 | Nylon Bearing | Внутренний подшипник | W0211 |
| 22 | 7309200.0-2A | Tie Bar | Трубка стягивающая | W0209 |
| 23 | GB70-85 M4X16 | Bolt M4 X 16 | ||
| 24 | GB93-87 4 | Lock Washer Ø4 | Шайба | W0657 |
| 25 | 7329200.3-1 | Gear Box Base | Боковина редуктора | W0076 |
| 26 | 7329200.3-14 | Gasket 9500 | Прокладка | W0210 |
| 27 | 7321201.3-3AA | Inner Gear | Шестерня с внутренними зубьями | W0432 |
| 28 | 7321201.3-4 | Clutch Gear | Обойма планетарного редуктора | W0386 |
| 29 | 7321201.3-2 | Gear Housing | Корпус редуктора | W1085 |
| 32 | 7321201.3-11 | Gear Box End Cover | Крышка редуктора | W0385 |
| 33 | GB70-85 M4X10 | Bolt M4 X 10 | ||
| 34 | 7321201.3-12 | Bearing | Тормоз в сборе | W0072 |
| 35 | GB95-85 5 | Antifriction Washer | ||
| 36 | 7321201.3-15 | Shaft Sleeve | ||
| 37 | 7321201.3-16 | Clutch Spring | ||
| 38 | GB/T 119.1 | Clutch Pin | ||
| 39 | 7321201.3-7 | Clutch Handle | Выключатель | W0073 |
| 40 | SR6 | Steel Ball | Шар включения сцепления | W0384 |
| 41 | 7309200.5 | Wire Rope | Трос стальной | W0064 |
| 42 | GB65-85 M6X8 | Bolt for Wire Rope Fixing | ||
| 43 | GB/T39 M10 | Mounting Nut | ||
| 44 | GB7244-87 10 | Lock Washer Ø10 | ||
| 45 | GB/T1228-91 M10X32 | Mounting Bolt | ||
| 46 | 7309200.0-4 | Hook (Size 5/16" ) | Крюк | W0067 |
| 47 | 7309200.7 | Roller Fairlead | Роликовые направляющие | W0154 |
| 48 | GB/T1229-91 M12 | Fairlead Fixing Nut | Гайка крепления | W0613 |
| 49 | GB/T1228-91 M12X25 | Fairlead Fixing Bolt | ||
| 50 | 7329200.6A | Solenoid Box Ass'y | Блок управления | W0359 |
| Соленоид | W0489 | |||
| 51 | 7329200.6A.2 | Handheld Control | Пульт управления | W0411 |
| Редуктор в сборе | elw0314red |
