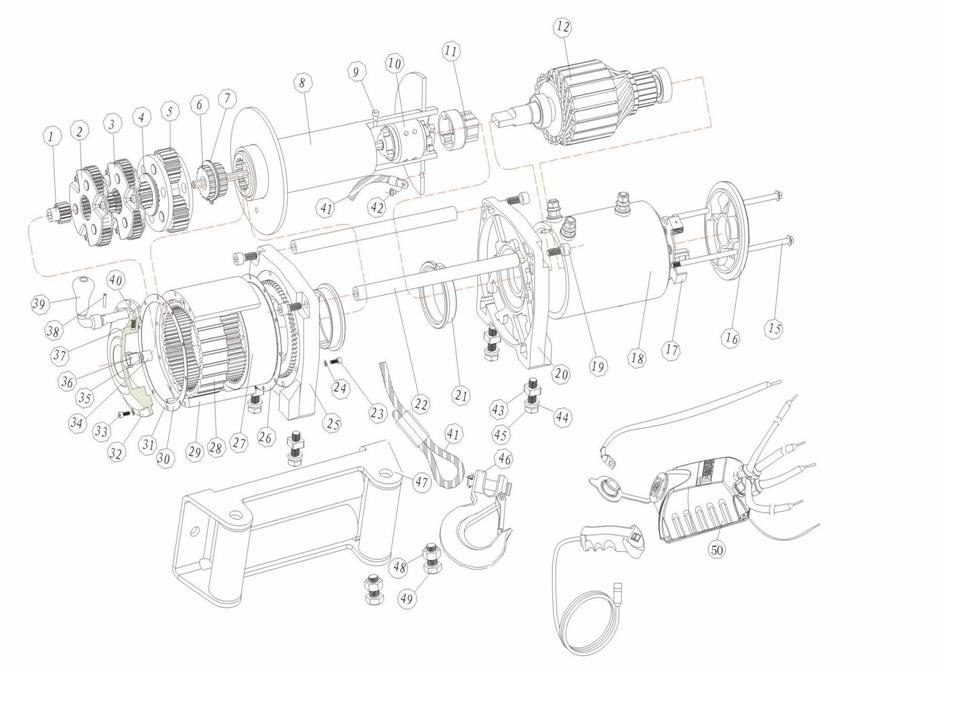

Для подбора запчасти для лебедки T-MAX EW-8500 OFF-ROAD Improved (12В, 24В) найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| Item No. | Part No. | Description | Русское название | Артикул |
| 1 | 7321202.3-13 | Sun Gear-Input | Внешняя шестерня редуктора | W0403 |
| 2 | 7321202.3.1 | Gear Carrier Ass'y-lnput | Шестерня редуктора 2 | W0404 |
| 3 | 7321202.3.2 | Gear Carrier Ass'y-Intermediate | Шестерня редуктора 3 | W0405 |
| 4 | 7321202.3-9A | Washer Thrust 1.2mm Thick | Шайба редуктора | W0406 |
| 5 | 7321202.3.3 | Gear Carrier Ass'y-Output | Промежуточная ступень | W0253 |
| 6 | 7321202.3.3-1 | Outer Spline | W0255 | |
| 7 | GB894-86 32 | Retained Ring | Большая шестерня | W0255 |
| 8 | 7321202.2 | Drum Ass'y | Барабан | W0387 |
| 9 | GB79-85 8X12 | Bolt for Brake | ||
| 10 | 7321202.4 | Brake Ass'y | Тормоз в сборе | W0071 |
| 11 | 7321202.4-1 | Coupling Joint | Муфта тормоза | W0201 |
| 12 | 7321202.1 2 | Rotor Ass'y | Мотор в сборе | W0097 |
| 15 | GB5788-86 M6X154 | Long Bolt | Болт крепления крышки | W0510 |
| 16 | 7321202.1-2 | Motor Cover | Крышка мотора | W0444 |
| 17 | 7321202.1.3 | Carbon Ass'y | Щеточный узел | W0296 |
| 18 | 7321202.1.1 | Stator Ass'y | Мотор в сборе | W0097 |
| 19 | GB70-85 M8X25 | Link Screw | ||
| 20 | 7321202.1-1 | Motor Base | Боковина мотора | W0075 |
| 21 | 7321202.0-3 | Nylon Bearing | Внутренний подшипник | W0211 |
| 22 | 7321202.0-2 | Tie Bar | Трубка стягивающая | W0208 |
| 23 | GB70-85 M4X16 | Bolt M4X16 | ||
| 24 | GB93-87 4 | Lockwasher dia4 | Шайба | W0657 |
| 25 | 7321202.3-1 | Gear Box Base | Боковина редуктора | W0076 |
| 26 | 7321202.3-14 | Gasket I | Прокладка | W0087 |
| 27 | 7321202.3-3 | Inner Gear | Шестерня с внутренними зубьями | W0434 |
| 28 | 7321202.3-10 | Clutch Gear | Обойма планетарного редуктора | W0386 |
| 29 | 7321202.3-2 | Gear Housing | Корпус редуктора | W1085 |
| 30 | 7321202.3-14 | Gasket II | Прокладка | w0210 |
| 32 | 7321202.3-11 | Gear box end cover | Крышка редуктора | W0385 |
| 33 | MGB70-85 M4X10 | Bolt M4X10 | ||
| 34 | 7321202.3-15 | Sleeve If Shaft | ||
| 35 | GB95-85 5 | Antifrication washer | ||
| 36 | 7321202.3-12 | Bearing | Тормоз в сборе | W0072 |
| 37 | 7321202.3-16 | Clutch Spring | ||
| 38 | GB199-86 B3X16 | Locking Pin | ||
| 39 | 7321202.3-7 | Clutch Handle | Выключатель | W0073 |
| 40 | SR6 | Steel Ball | Шар механизма включения сцепления | W0384 |
| 41 | 7321202.5 | Wire Rope | Трос стальной | W0065 |
| 42 | GB65-85 M6X8 | Bolt for Wire Rope Fixing | ||
| 43 | GB39-88 M10 | Mounting Nut | ||
| 44 | GB7244-87 10 | Lockwasher dia10 | ||
| 45 | GB/T1229-91 M10X32 | Mounting Bolt | ||
| 46 | 7321202.0-4 | Hook | Крюк | W0067 |
| 47 | 7321202.7 | Roller Fairlead | Роликовые направляющие | W0154 |
| 48 | GB/T1229-91 M10 | Fairlead fixing Nut | Гайка крепления | W0613 |
| 49 | GB/T1229-91 M10X25 | Fairlead fixing Bolt | ||
| 50 | 7329103.1 | Integrated Solenoid Box Ass'y | Блок управления | W0359 |
| Соленоид | W0489 |
