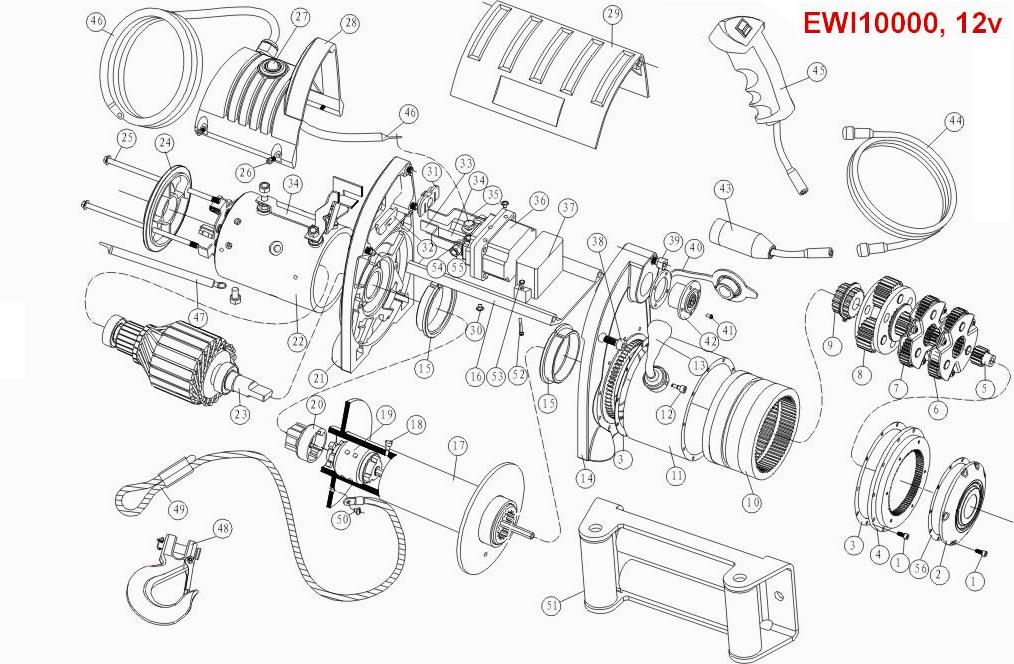

Для подбора запчасти для лебедки T-MAX EWI-10000 OUTBACK Integrated найдите нужную деталь на схеме (рисунке), затем по порядковому номеру найдите ее в таблице и нажмите на ссылку в колонке "№ по каталогу". При возникновении сложностей - наши менеджеры помогут подобрать нужную деталь, звоните!
| Item No. | Part No. | Description | Русское название | Артикул |
| 1 | GB70-85 | Bolt M4x 10 | ||
| 2 | 7333100.3-11 | Gear Box End Cover | ||
| 3 | 7333100.3-14 | Gasket | ||
| 4 | 7333100.3-10 | Inner Gear | ||
| 5 | 7333100.3-13 | Sun Gea | ||
| 6 | 7333100.3.1 | Gear Carrier Ass'y-lnput | ||
| 7 | 7333100.3.2 | Gear Carrier Ass'y-lntermediate | ||
| 8 | 7333100.3.3 | Gear Carrier Ass'y-Output | ||
| 9 | 7333200.3.3-1 | Outer Spline | ||
| 10 | 7333100.3-3 | Clutch gear | ||
| 11 | 7333180.3-2 | Gear Box Tube | ||
| 12 | 7333100.3-8 | Clutch Pin | ||
| 13 | 7333180.3-7 | Clutch Handle | Ручка включения сцепления | W0780 |
| 14 | 7333180.3-1 | Gear Box Base | Боковина редуктора | W0410 |
| 15 | 7333100.0-3 | Nylon Bearing | Втулка барабана | W0211 |
| 16 | 7333180.0-22 | Beam Plate | Нижняя крышка блока управления | W0088 |
| 17 | 7333100.2 | Drum Ass'y | ||
| 18 | GB79-85 | Bolt M8x 12 | ||
| 19 | 7333100.4 | Brake | Тормоз (сравнивайте размеры в описании) | W0071 |
| 20 | 7333100.4-1 | Coulping Joint | Муфта тормоза w0071 | W0201 |
| 21 | 7333180.1-1 | Motor Base | Боковина со стороны мотора | W0089 |
| 22 | 7333180.1.1 | Stator | Мотор в сборе | W0139 |
| 23 | 7333100.1.2 | Rotor | ||
| 24 | 7333100.1-2 | Motor End Cover | Крышка мотора | W0444 |
| 25 | GB5788-86 | Bolt M6x145 | ||
| 26 | GB70-85 | Bolt M5x12 | ||
| 27 | 7333180.0-3 | SAI Light | ||
| 28 | 7333180.0-23 | Motor Cover | ||
| 29 | 7333180.0-21 | Beam cover | ||
| 30 | GB819-85 | Screw M6x10 | ||
| 31 | 7333180.0-28 | Fastener-Upside | ||
| 32 | 7333180.0-29 | Fastener- Downside | ||
| 33 | 7333180.0-25 | Copper Sheet-to Black motor terminal | ||
| 34 | 7333180.0-27 | Copper Sheet-to Red motor terminal | ||
| 35 | 7333180.0-26 | Copper Sheet-to Yellow motor terminal | ||
| 36 | 7333180.6.1 | Integrated Solenoid Module (ISM) | Соленоид 12В | W0149 |
| Соленоид 24В | W0182 | |||
| 37 | 7333180.6.3 | Radio Receptor | ||
| 38 | GB70-85 | Bolt M8 x 25 | ||
| 39 | GB70-85 | Bolt M8 x 45 | ||
| 40 | 7333180.0-24 | Soket Dust Cover | Разъем блока управления | W0280 |
| 41 | GB819-85 | Bolt M4x12 | ||
| 42 | 7333180.0-20 | Socket | Крышка разъема | W0090 |
| 43 | 7333180.6.5 | Plug Ass'y | Штекер пульта радиоуправления | W0429 |
| 44 | 7333180.6.6 | Control Cable | Провод пульта управления | W0383 |
| 45 | 7333180.6.4 | Handheld Controller Ass'y | Пульт управления без радио | W0260 |
| 46 | 7333100.6.1-13 | 1.8m Long Red Cable | ||
| 47 | 7333100.6.1-17 | 1.8m Long Black Cable | Кабель подключения черный | ELKP35 |
| 48 | 7333100.0-4 | Clevis Hook(3/8") | Крюк 3/8” | STO ACC-HK1 |
| 49 | 7333100.5 | Wire Rope(9.2mm x 30m) | Стальной трос | Ø 9.5 мм |
| 50 | GB65-85 | Locktite M6 x 8 | ||
| 51 | 7333100.7 | 4-way Roller Fairlead | Роликовые направляющие | W0138 |
| 52 | GB819-85 | Screw M5x30 | ||
| 53 | GB 6170-86 | Nut M5 | ||
| 54 | GB 5780-86 | Bolt M8x12 | ||
| 55 | GB 6174-86 | Nut M8 | ||
| 56 | 7321100.3-15 | Gasket |
